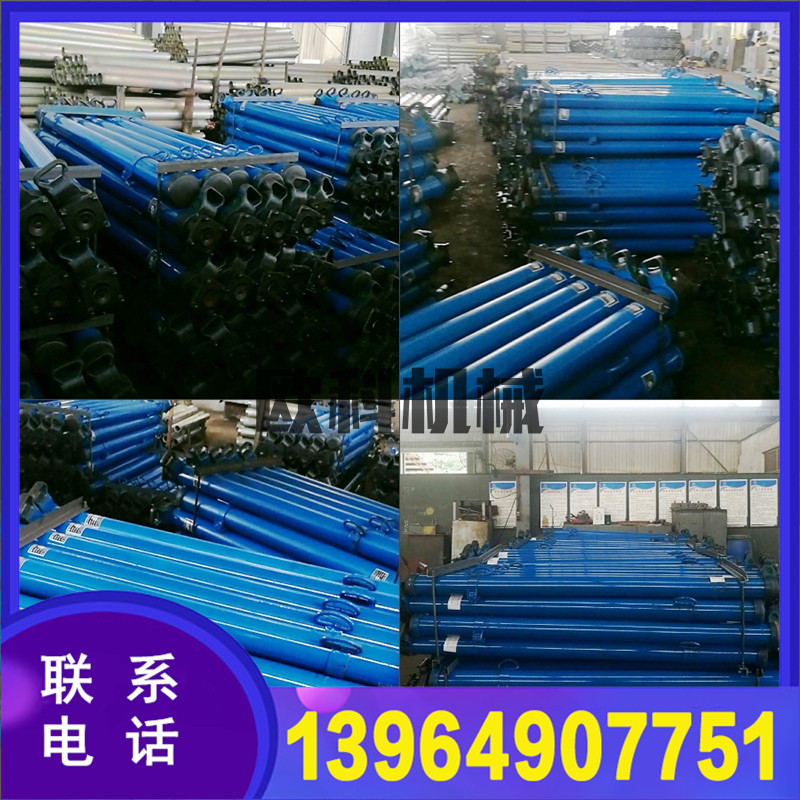

DWX3.8单体液压支柱煤矿井下支护顶梁支柱
关于DN单体液压支柱产品介绍
巷道支护外注式单体支柱为外供恒阻式单体液压支柱，柱塞式液压支柱可以与各种顶梁配合，悬浮式液压支柱也可以作主柱使用。可供炮采工作面支护顶板使用，也可做其他临时性支护使用。
关于DW外柱式单体液压支柱--参数介绍
|
项目 |
DW35 |
DW31 |
DW28 |
DW25 |
DW22 |
DW20 |
DW18 |
DW16 |
DW14 |
DW12 |
DW06 |
|
高度 |
3500 |
3150 |
2800 |
2500 |
2240 |
2000 |
1800 |
1600 |
1400 |
1200 |
600 |
|
高度 |
2700 |
2350 |
2000 |
1700 |
1400 |
1235 |
1105 |
1000 |
895 |
787 |
480 |
|
行程 |
800 |
800 |
800 |
800 |
800 |
765 |
695 |
600 |
505 |
413 |
150 |
|
工作阻力 |
180 |
200 |
250 |
250 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
工作液压 |
23 |
25.5 |
31.8 |
31.8 |
38.2 |
38.2 |
38.2 |
38.2 |
38.2 |
38.2 |
38.2 |
|
初撑力 |
118-157 |
118-157 |
118-157 |
118-157 |
118-157 |
118-157 |
118-157 |
118-157 |
118-157 |
118-157 |
118-157 |
|
底座面积 |
109 |
109 |
109 |
109 |
109 |
109 |
109 |
109 |
109 |
109 |
109 |
|
质量（有液）Kg |
88 |
82 |
76 |
63 |
60 |
52 |
49.1 |
45.3 |
41.5 |
37.5 |
26 |
|
质量（无液）Kg |
83 |
77 |
71 |
58 |
55 |
48 |
47 |
43.5 |
40 |
36.3 |
25.1 |
关于单体支柱--优势介绍
1、煤矿用内注单体支柱工作行程大，管理成本低。
每个规格可替代传统活塞式单体支柱2-4个规格，减少了由于工作面采高和巷道受顶板、底板移进量的变化需要换不同型号单体支柱的频次，降低了工人劳动强度和支柱额外备用数量。
2、DN18内注式单体液压支柱支护强度高，稳定性好。
支柱无承载焊缝，同时支柱采用悬浮式技术原理，高压液产生的悬浮力直接作用在顶盖端，达到工作阻力的五分之四，立柱受力仅为五分之一，大大提高了支柱支护的稳定性和偏载能力。
3、顶盖矿用手摇摇型内柱支柱 泄漏易发现，可靠能高。
煤矿悬浮式单体液压支柱由于结构上的改进，避免了因内泄漏造成的支柱虚顶、脱顶情况，支柱一旦泄漏，在井下现场用肉眼直接能检查出，可随时更换支柱；采用密封补偿和密封涨紧技术原理，顶板来压越大，密封面配合越紧密，越不易泄漏。
4、手摇单体液压支柱使用寿命长，操作维护简便。
DN内柱式单体液压支柱整体结构简单，使用寿命长；操作方便，易于维护，能够大大降低支柱升井及维修率。
